钣金零件视觉检测系统
文章附图

适用于数控冲床、激光切割机、等离子切割机、水射流切割机、普通冲床等设备生产的二维钣金零件智能快速检测。

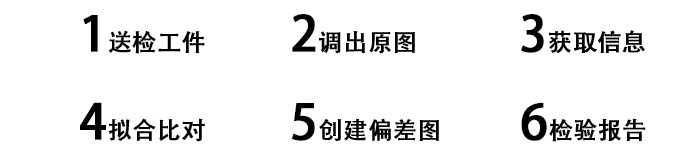

测量原理与步骤

  基于专业的高精度影像系统,一次性提取送检工件所有特征信息,经过软件处理,还原特征信息,并同原工程图进行拟合比对,得到工件的所有元素的偏差信息,判断被测工件是否有缺失或多余元素。全面迅速了解被测工件的加工状况是否符合设计要求。



1、 全尺寸检测与拼接

单次检测区域:1500mm×1000mm,超出该检测区域,可使用分段拍照,然后合并进行整体检测。

2、 工程逆向

客户只有样品没有工程图纸的情况下,或样品中含有不规则异形图形,便可使用工程逆向功能,将工件放置于工作台上,软件会自动生成电子档图纸(CAD格式),并可直接导入加工设备。

3、 检验报告


优势

快速对多元素、大尺寸和复杂工件检测,不受检测项数影响,小件几十秒完成,大件1分钟完成。
准确检测结果与原始图纸对比,完全杜绝了错检、漏检;对于用常规手段无法检测的异形曲线、大尺寸零件等,本系统均可准确完成。
高效易用作为现场检测设备,可由数控冲床操机工直接首检,生产环节更加顺畅高效。
工程逆向对于只有样品无图纸的订单,采用该功能5分钟即可生成图纸。
稳定系统调试好后无不可控因素干扰,安全可靠。
数据化检测结果可打印成检验报表和检验结果图纸,清楚了解零件精度状态,并可用作质保体系资料。
性价比避免批量报废,省质检人员、提高生产效率,视觉检测在钣金行业应用证迅速普及。
